La fosforescencia no está ahí para iluminar el túnel. Es una red de seguridad de último recurso : si la red de Hydro-Québec, el generador de emergencia y la iluminación de emergencia fallan todos al mismo tiempo, unas líneas luminosas siguen visibles en el suelo para guiar la evacuación — sin nada de electricidad.

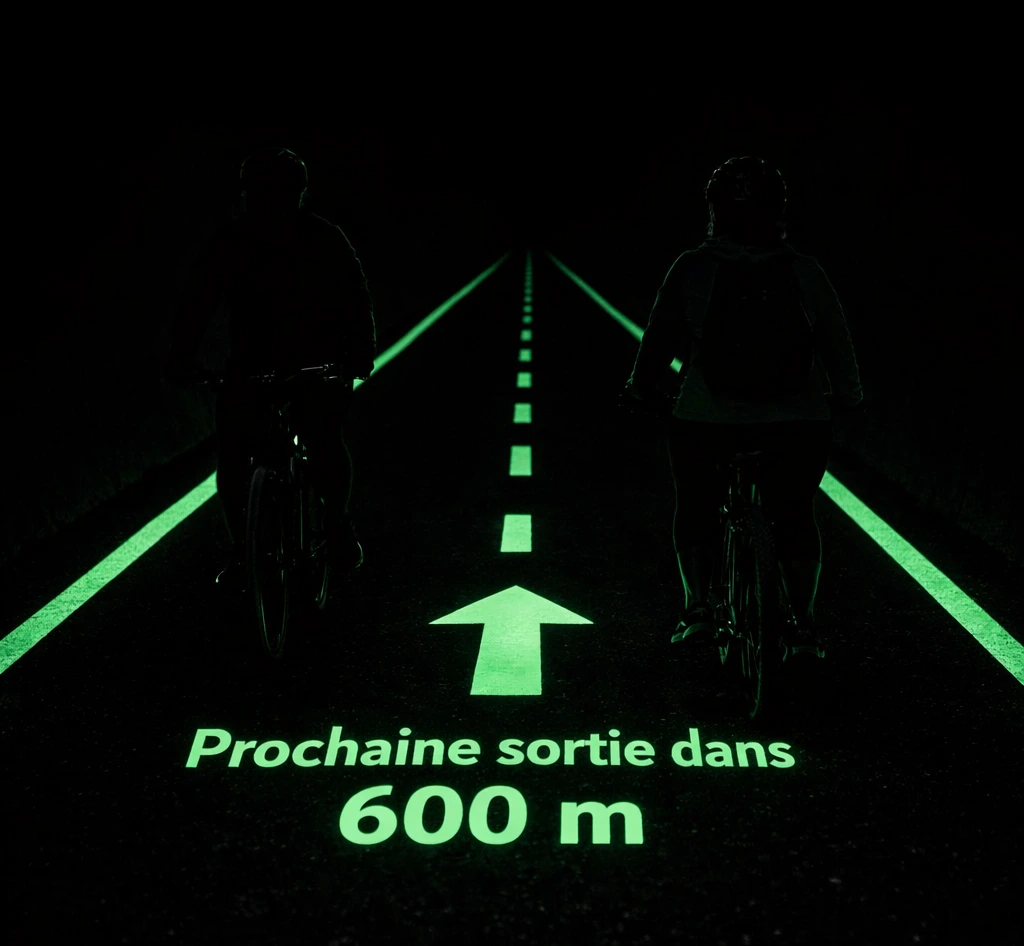

El marcado se carga de forma continua con las lámparas LED durante las horas de explotación. En caso de fallo total, restituye esa luz almacenada. Entonces se lee en él lo esencial para salir : la dirección y la distancia hasta la próxima salida.
Ninguna alimentación, ninguna pieza móvil, ningún mantenimiento activo — una capa de seguridad que funciona precisamente porque todo lo demás está averiado.
Por qué las líneas siguen visibles durante horas
Es el mismo fenómeno que las estrellas fosforescentes de una habitación infantil. En la oscuridad completa, el ojo se adapta : después de veinte a treinta minutos, la retina se vuelve miles de veces más sensible, y el verde-amarillo de la fosforescencia coincide justo con el color al que la visión nocturna reacciona mejor. Un resplandor que parece « débil » se vuelve entonces perfectamente legible — y lo sigue siendo toda la noche : primero vivo, luego más suave, exactamente como las estrellas del techo palidecen hacia la mañana sin apagarse nunca.
Guía, no proyector. Se ven las líneas, no el suelo entero. Es ampliamente suficiente para caminar o rodar despacio hacia una salida con total seguridad — no está hecho para rodar rápido iluminando cada detalle del pavimento. Es exactamente el papel de una iluminación de evacuación, y por eso se elige el verde : el color de la seguridad nocturna.
Cómo funciona en el túnel
En funcionamiento normal, los LED están encendidos : el túnel está iluminado como cualquier túnel, y no se percibe la fosforescencia — queda ahogada por la luz a la vez que se recarga permanentemente. Es el mismo efecto que las estrellas de una habitación, que desaparecen en cuanto se enciende la lámpara del techo.
En el momento de un fallo total, las lámparas se apagan, el ojo se adapta a la oscuridad, y las líneas — cargadas todo el día — toman el relevo. Con un pigmento de calidad (aluminato de estroncio), la fase viva cubre ampliamente el tiempo de evacuar un tramo, y un resplandor residual subsiste luego varias horas.
Los LED iluminan ; la pintura se recarga, enmascarada por la luz.
Lo bastante luminoso para evacuar con calma cualquier tramo de la red.
Resplandor residual decreciente, siempre perceptible en la oscuridad.
Una práctica normalizada — no un experimento
El marcado de itinerario fotoluminiscente es una tecnología de seguridad reconocida, e incluso obligatoria en edificios comparables. Su razón de ser cabe en una frase : cuando las luces se apagan, hay que poder encontrar la salida.
Después del 11 de septiembre de 2001 — cuando este tipo de marcado había ayudado a la evacuación de las torres del World Trade Center — Nueva York adoptó la Local Law 26, que impone el marcado fotoluminiscente en todas las cajas de escalera de las torres de oficinas. El principio está hoy recogido en el International Building Code, el International Fire Code y el NFPA 101 (Life Safety Code), regulado por normas dedicadas : ISO 17398, ASTM E2072, UL 1994. La misma red pasiva equipa las cajas de escalera de los rascacielos, los buques de pasajeros y los aviones de línea — para exactamente este escenario : todo lo eléctrico ha caído.
La referencia de los códigos : 90 minutos. Estos dispositivos pasivos deben permanecer visibles unos 90 minutos tras el corte de corriente. Nuestro objetivo de « aproximadamente 1 hora » se sitúa en la misma horquilla — deliberadamente prudente, como debe ser en materia de seguridad.
Ya probado en carreteras y carriles reales
La fosforescencia no tiene nada de experimental sobre el terreno. En Australia, la agencia Transport for New South Wales instaló un marcado fotoluminiscente (« Glow Roads ») en la Princes Highway, en la bajada del puerto de Bulli, una curva en horquilla considerada peligrosa donde el alumbrado público no es viable.
−67 % de cuasi-colisiones nocturnas
Es la reducción medida por Transport for NSW al término de un ensayo de seis meses (diciembre 2024 a julio 2025). El 83 % de los conductores también declaró una « mayor tranquilidad de ánimo » por la noche — y la agencia estudia ahora la extensión del marcado a otras carreteras de riesgo del Estado.
Fuente : Transport for NSW — ensayo « Glow Roads », puerto de Bulli (Princes Highway).
Para los carriles bici, existe incluso un producto probado y certificado : LuminoKrom (Eiffage Route, Francia), desplegado desde 2018, diseñado para las vías ciclistas y peatonales sin alumbrado, recargado por la luz natural o artificial y luminoso una decena de horas, sin ninguna alimentación.
El túnel : un entorno ideal. Un ensayo vial en Malasia se abandonó porque la pintura se degradaba en clima tropical (UV, calor, monzón, tráfico pesado) y resultaba cara por metro. Ahora bien, en un túnel para bicicletas quebequés, ninguno de esos factores existe : ni sol ni UV, ni lluvia, temperatura fresca y estable, y un tráfico ciclista que apenas desgasta el revestimiento. La durabilidad es por tanto netamente mejor que en una carretera expuesta.
Diseñado para una evacuación real
Dos principios guían la implantación. Primero, la información direccional prima : en una emergencia, lo que cuenta es « por dónde, y cuántos metros hasta la salida » — es exactamente lo que indica el marcado (flechas y distancia hasta la próxima salida). Después, el humo : un siniestro subterráneo a menudo implica fuego. Como la intensidad de un marcado fosforescente es más débil que la de una iluminación activa, un filete bajo a lo largo de las paredes sigue siendo perceptible más tiempo que unas líneas situadas solo en el centro de la calzada cuando el humo se eleva. El marcado completa así las esclusas antihumo y los nichos de evacuación ya previstos en la red.
Lo que cuesta en 150 km
El marcado — dos líneas de borde, una línea central, flechas, pictogramas e hitos « salida en X m » — representa unos 45 000 m² de superficie pintada en el conjunto del red. Al coste instalado observado (material + imprimación + aplicación + capa de protección), eso sitúa la inversión inicial entre 5 y 12 M$ — un importe ya incluido en la partida « Iluminación LED + proyección naturaleza » de 180 M$ del presupuesto global.
| Partida | Hipótesis | Importe |
|---|---|---|
| Superficie a marcar (150 km) | ≈ 0,3 m² por metro lineal | ≈ 45 000 m² |
| Coste instalado | 80 a 230 $/m² | — |
| Inversión inicial (central) | ≈ 150 $/m² | ≈ 7,7 M$ |
| Horquilla de planificación | según la densidad del marcado | 5 – 12 M$ |
| Electricidad de explotación | recarga por los LED | 0 $ |
| Reaplicación | rara (túnel, tráfico ciclista) | ciclo de varios años |
El análisis completo — método de cálculo, costes de construcción y de explotación detallados en 150 km, normas, fuentes y comparables — está disponible para su descarga :
El matiz honesto. En una carretera, el marcado se recarga con el sol y sirve de referencia permanente por la noche. En un túnel, no hay sol : la pintura se recarga con los LED en funcionamiento normal. No sustituye por tanto a la iluminación principal — actúa como una red de seguridad pasiva dedicada a la evacuación, el tiempo necesario para que todo se restablezca. Misma física, uso adaptado al túnel.
Fuentes principales. Ejemplos reales de carriles bici fotoluminiscentes — LuminoKrom / OliKrom : página oficial (pintura que se ilumina hasta 10 horas, sin electricidad ni CO₂), coste de unos 4 000 €/km frente a 200 000 a 400 000 €/km para el alumbrado público, y Vélo & Territoires (rendimiento normalizado, clase ISO 17398, mediciones IFSTTAR).
