No máximo ~500 m a pé para chegar a uma entrada.
150 km de rede ÷ 1 km — exatamente o orçamento previsto.
Reduzida: perfuração simples, pouca pressão do terreno.
Salvo nos grandes pólos. Milhões por ano poupados.
O princípio: entrar pela superfície
Em vez de uma pesada caixa subterrânea escavada em vala e coroada por um elevador, a estação resume-se a um pavilhão envidraçado ao nível da rua. Aí estão as portas, o quiosque de aluguer, os suportes para bicicletas — e a ciclovia que atravessa o rés do chão e depois desce para o túnel por uma rampa.
Essa rampa não é escavada: é perfurada, como o túnel principal, a partir de um portal à superfície. É a coisa mais barata e mais simples de construir de todo o projeto — sem poço vertical, sem elevador, sem rua cortada. A escada em caracol das imagens é estacionamento de bicicletas em vários níveis, não o caminho de passagem: os ciclistas circulam em plano e mergulham na rampa.
Dois exemplos de estação
O mesmo princípio declina-se em duas configurações consoante o local. Eis as duas, cada uma com o seu corte técnico compatível, o seu custo e as suas vantagens.

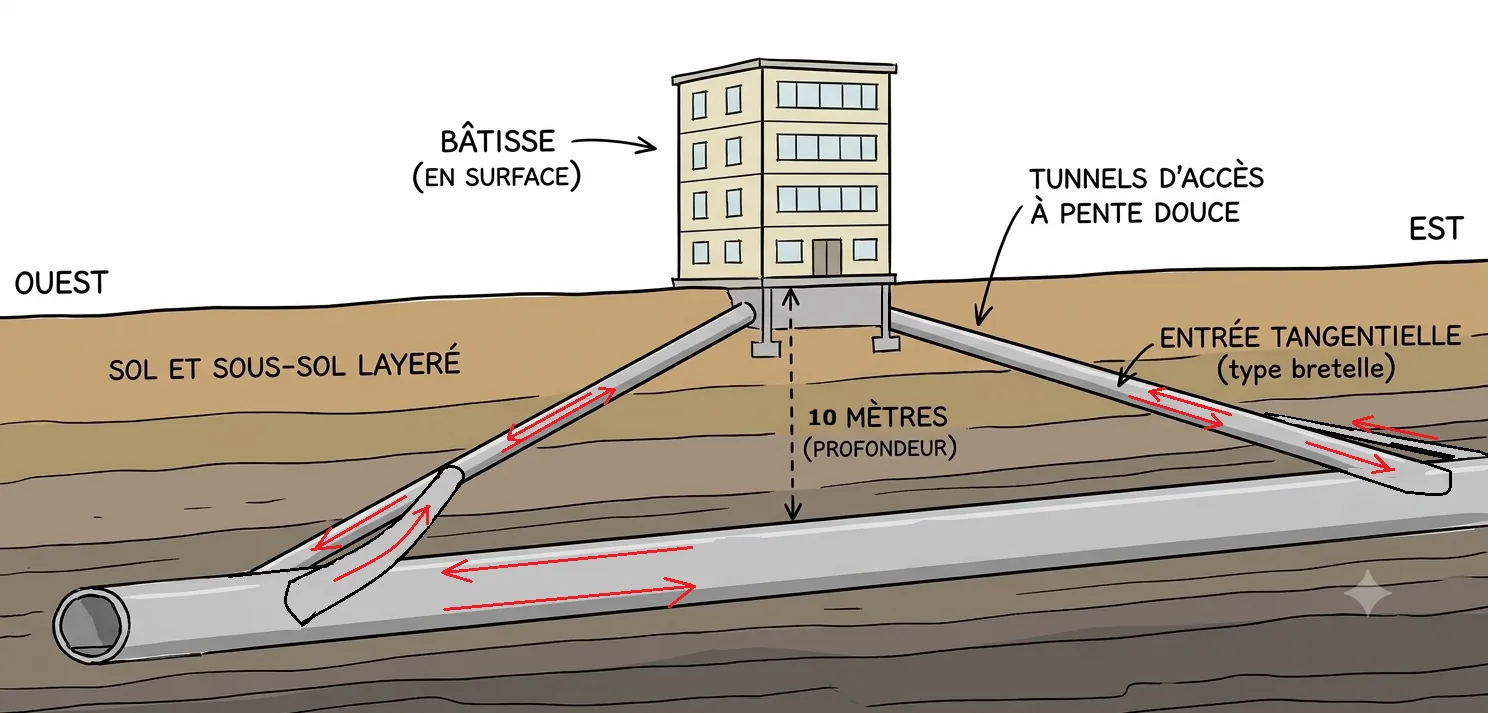

Exemplo A — Ramais sobre túnel profundo (estilo The Boring Company)
✓ Vantagens
- Fluxo contínuo: quem passa nunca sobe
- A espinha dorsal da rede mantém-se profunda — compatível com os cruzamentos próximos
- Ramais perfurados em sequência com a tuneladora (junção económica)
- Estética «Boring Company»: credibilidade tecnológica
A considerar
- Duas junções tangenciais a perfurar (rubrica de 2–4 M$)
- Edifício + terreno próprios a prever
Custo ≈ 12 M$ por estação (intervalo 8–15 M$). O modelo por defeito nas artérias de passagem, a meio dos troços.

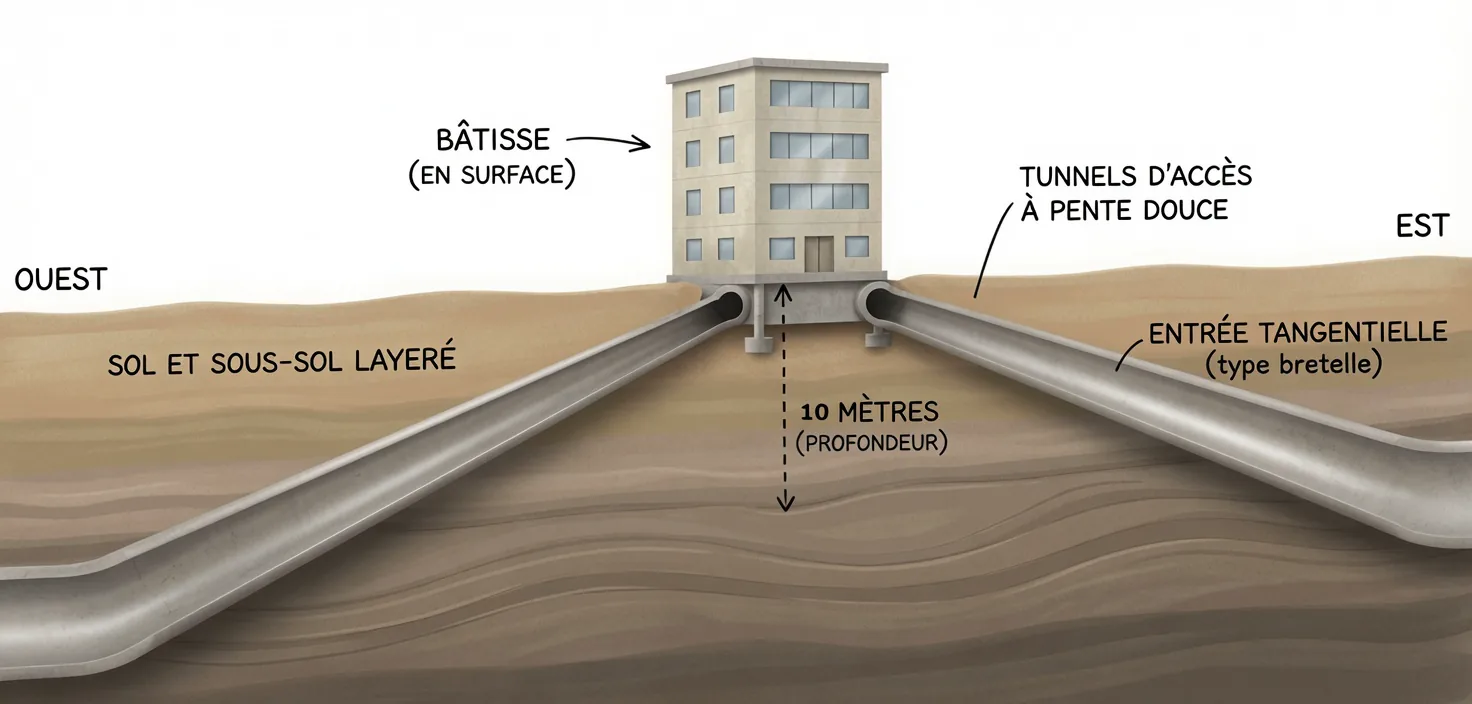

Exemplo B — Edifício por cima do túnel (pavilhão integrado / terminal)
✓ Vantagens
- Rampas curtas: o túnel vem até à estação
- Integrável num edifício existente — poupança de terreno e de pavilhão
- Acesso simétrico simples, estética suave e acolhedora
- Perfeito nos terminais e pontos de entrada (ex. «Rumo a Lévis Centro»)
A considerar
- O edifício tem de ficar mesmo por cima da linha (constrangimento de traçado)
- Menos adequado onde o túnel deve manter-se muito profundo (perto dos cruzamentos)
Custo ≈ 8 M$ por estação (6–10 M$), e até ~4–8 M$ se for reutilizado um edifício existente em vez de se construir um pavilhão novo.
A geometria: 10 m de profundidade, rampas curtas
A apenas 10 m de profundidade, a rampa de acesso nunca é uma rubrica pesada. Tudo depende da pendente escolhida: quanto mais suave for, mais longa é a rampa, mas mais acessível se torna para todos.
| Pendente | Comprimento por rampa | Perfil de utilizador |
|---|---|---|
| 5 % (≈ 2,9°) | ~200 m | Confortável para todos, mesmo em scooter de mobilidade |
| 6 % (≈ 3,4°) | ~167 m | Bom compromisso da rede |
| 8 % (≈ 4,6°) | ~125 m | Mais curta, bicicletas elétricas e de carga à vontade |
| 7° (≈ 12,3 %) | ~82 m | Comprimento mínimo — locais condicionados |
O ajuste certo para a rede situa-se em torno dos 5 a 6 % (rampas de ~165 a 200 m): ainda curtas e subíveis pela grande maioria graças à assistência elétrica das bicicletas partilhadas. A fraca profundidade é justamente o que permite essa pendente suave sem custo adicional.
As estações a meio dos troços, não nos cruzamentos
Um cruzamento é o local onde dois túneis se cruzam a profundidades diferentes (um passa por baixo do outro). Enxertar-lhe uma estação complicaria tudo. Por isso as estações colocam-se a meio de um troço, onde o túnel é direito, único, a profundidade constante. A rede tem assim dois tipos de pontos, bem separados:
- Os cruzamentos — profundos, contínuos, sem estação nem paragem. Circulação pura.
- Os meios de troço — é aí que vivem as estações, num trecho «limpo».
Com uma estação por quilómetro e cruzamentos afastados mais de 400 m, sobra sempre bastante espaço para alojar as duas rampas (entrada + saída ≈ 330–400 m) sem invadir o cruzamento vizinho.
Porque é importante: se fosse o túnel principal a subir em cada estação, toda a gente subiria 10 m em cada paragem — 50 m de subida acumulada em 5 estações. Mantendo a coluna vertebral profunda, só sobem quem entra ou sai. O espaçamento das estações não tem, portanto, nenhum efeito sobre a velocidade de quem passa.
O custo, rubrica a rubrica
À tarifa do dossiê (12 M$ CAD/km de túnel perfurado em rocha quebequense), para o modelo completo «pavilhão + ramais» a 10 m:
| Rubrica | Custo estimado |
|---|---|
| 2 rampas (perfuração, vala ou desmonte — ~165 m no total) | 2–4 M$ |
| 2 junções tangenciais (ligação rampa ↔ túnel) | 2–4 M$ |
| Edifício de superfície (pavilhão) | 1–3 M$ |
| Portais, revestimento, torniquetes RFID, sinalização | ~1 M$ |
| Iluminação, ventilação, drenagem | ~1,5 M$ |
| Terreno (ou arrendamento se o edifício já existir) | 1–2 M$ |
| Total por estação | ~8 a 15 M$ (≈ 12 M$) |
O acesso em si — as rampas — pesa apenas ~2 a 4 M$ nisso tudo. O grosso do custo continua a ser o edifício, as junções e os sistemas, não a profundidade. O modelo B (edifício por cima do túnel, integrado num espaço existente) desce mesmo abaixo da barreira dos 8 M$.
Três modelos lado a lado
| Modelo | Construção | Elevador | Estaleiro à superfície | Experiência |
|---|---|---|---|---|
| Subterrânea, acesso lateral | ~6,5–12 M$ | sim | vala (rua cortada) | descer + esperar |
| Subterrânea, ilha central | ~6,5–12 M$ | sim | vala | descer + esperar |
| Superfície + rampas perfuradas | ~8–15 M$ | não | quase nulo (perfuração) | pedalada contínua |
Em custo bruto de construção, o modelo de superfície não é mais económico do que uma estação subterrânea — é até um pouco mais caro, por causa do comprimento das rampas. O verdadeiro ganho está noutro lado, e é enorme.
Porque é o bom modelo por defeito
O elevador é o pesadelo da exploração: manutenção constante, avarias, certificação. Suprimi-lo em ~150 estações significa milhões por ano poupados e uma fiabilidade muito superior.
Perfurar a partir de um portal evita escavar e cortar a rua (o «cut-and-cover»), custo oculto e pesadelo político dos projetos urbanos. Menos prazos, licenças e oposição.
É exatamente assim que a The Boring Company concebe os seus Loop: estações à superfície, descida por rampa perfurada. O projeto torna-se mais realista, não menos.
O único verdadeiro senão — a pendente. Um crítico dirá «estão a forçar as pessoas a subir 10 m». A resposta: manter a pendente nos 5–6 % (rampas de 167–200 m), praticável para uma scooter de mobilidade e trivial para uma bicicleta elétrica — ora a rede promove justamente as bicicletas elétricas partilhadas. Para as pouquíssimas pessoas que não podem pedalar nem circular em scooter, mantém-se um só elevador, apenas nos grandes pólos (Sainte-Foy, U. Laval, Vieux-Québec).
Pormenor técnico: as rampas devem ser perfuradas durante a escavação do túnel principal (sequência coordenada da tuneladora), e não depois num túnel já em serviço — caso contrário a junção fica muito mais cara.
